Pabrikasi PCB papan uji semikonduktor 14 lapis 3 tahap

Papan PCB Pengujian Semikonduktor 14 Lapis, 3 Tahap

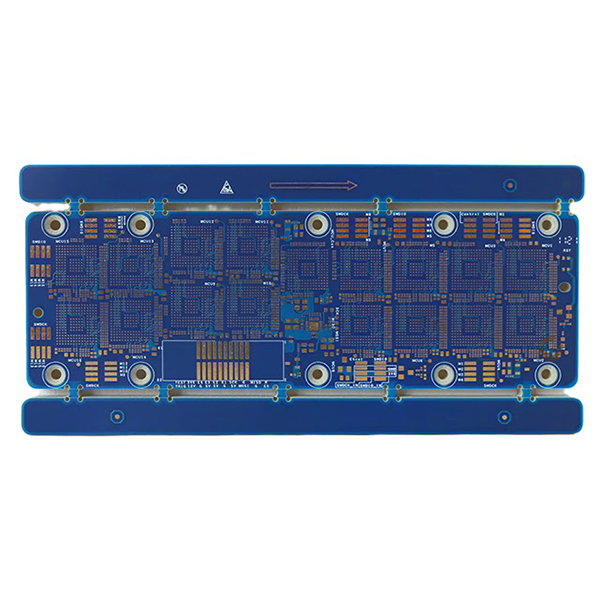

Manufaktur PCB papan uji semikonduktor 14 lapis, 3 tahap, dengan kepadatan tinggi, presisi tinggi, dan keandalan tinggi, secara luas digunakan dalam berbagai peralatan uji semikonduktor canggih dan menjadi landasan kunci untuk memastikan kualitas dan kinerja chip.

Fitur Utama Manufaktur Papan PCB Pengujian Semikonduktor 14 Lapis, 3 Langkah

• Interkoneksi berlapis-lapis dengan kepadatan tinggi:Struktur 14 lapis yang dikombinasikan dengan teknologi HDI 3 tahap mendukung tata letak sirkuit kompleks dan isolasi sinyal multi, memenuhi persyaratan transmisi sinyal berdensitas tinggi dan kecepatan tinggi.
• Proses manufaktur presisi:Menggunakan bahan Shengyi S1000-2M kelas atas, dengan permukaan berlapis emas, diameter lubang minimum 0,5 mm, dan lebar jalur/ruang minimum 4/4 mil, cocok untuk kebutuhan pengujian dengan jarak antar-jalur yang rapat dan presisi tinggi.
• Keandalan tinggi dan integritas sinyal:Teknologi via tertanam/tersembunyi dan koneksi antar lapisan yang canggih secara signifikan meningkatkan integritas sinyal dan kemampuan anti-interferensi, memastikan data pengujian yang akurat.
• Bahan dan pengerjaan berkualitas tinggi:Tahan suhu tinggi dan korosi, cocok untuk lingkungan pengujian jangka panjang dan kompleks.
• Desain fleksibel dan kustomisasi:Mendukung berbagai antarmuka pengujian dan desain kustom, memudahkan integrasi ke sistem pengujian yang berbeda.

Pengantar Papan Uji Semikonduktor 14 Lapis, 3 Langkah

• 14 lapisan:Mengacu pada 14 lapisan konduktif di dalam PCB, memungkinkan koneksi sirkuit kompleks dan isolasi sinyal melalui penumpukan multilayer, cocok untuk persyaratan sinyal berdensitas tinggi dan kecepatan tinggi, serta meningkatkan integritas sinyal dan kompatibilitas elektromagnetik.
• 3 langkah:Biasanya merujuk pada “langkah” dalam teknologi HDI (High Density Interconnect)—tiga proses pengeboran laser dan tiga proses laminasi, mendukung struktur via tertanam/tersembunyi yang lebih halus untuk koneksi yang lebih fleksibel dan kepadatan yang lebih tinggi, cocok untuk aplikasi berkecepatan tinggi/frekuensi tinggi.
• Papan uji semikonduktor:Digunakan khusus untuk fungsi seperti pengujian fungsi chip dan pengujian penuaan, memerlukan keandalan tinggi, presisi tinggi, dan kemampuan transmisi sinyal yang unggul.

Aplikasi Utama

• Sistem pengujian semikonduktor seperti pengendali pengujian chip, peralatan pengujian otomatis (ATE), kartu probe, dan papan beban.
• Skenario pengujian berintensitas tinggi seperti pengujian fungsi IC, pengujian umur, dan analisis kegagalan.
• Cocok untuk bidang pengemasan dan pengujian semikonduktor serta penelitian dan pengembangan yang memerlukan frekuensi tinggi, kecepatan tinggi, presisi tinggi, dan keandalan tinggi.
