Pembuatan PCB uji ATE 24 lapis

Pembuatan PCB uji ATE 24 lapis untuk pengujian semikonduktor

Pembuatan PCB papan uji ATE 24 lapis merupakan salah satu teknologi inti di bidang peralatan uji otomatis semikonduktor, yang memberikan landasan yang kokoh untuk memastikan kualitas dan kinerja chip-chip kelas atas.

Deskripsi

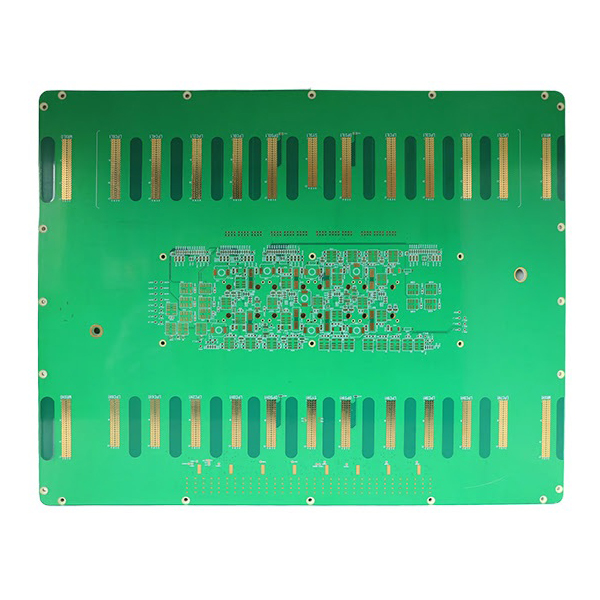

Pabrikasi Papan Sirkuit Cetak (PCB) Papan Uji ATE 24 Lapis

Manufaktur papan PCB uji ATE 24 lapis menggunakan substrat Shengyi S1000-2M berkualitas tinggi dan proses pelapisan emas tebal, dengan diameter via minimum 0,4 mm, memenuhi kebutuhan transmisi sinyal berdensitas tinggi dan kecepatan tinggi, serta ideal untuk lingkungan uji semikonduktor yang menuntut.

Fitur Utama Manufaktur Papan PCB Uji ATE 24 Lapis

  • Struktur ultra-multilayer:Dengan 24 lapisan konduktif, papan ini mencapai interkoneksi sirkuit kompleks dan isolasi sinyal yang efisien melalui penumpukan multilayer, memastikan integritas sinyal dan kompatibilitas elektromagnetik.
  • Teknologi HDI canggih:Mendukung teknik interkoneksi kepadatan tinggi dengan via tertanam dan via buta, meningkatkan kepadatan pengkabelan dan keandalan PCB.
  • Bahan berkualitas tinggi dan proses emas tebal:Menggunakan substrat Shengyi S1000-2M dan perlakuan permukaan emas tebal, memberikan konduktivitas yang unggul, ketahanan aus, dan ketahanan korosi untuk pengujian berulang dalam jangka panjang.
  • Manufaktur presisi tinggi:Diameter via minimum 0,4 mm, cocok untuk perakitan dengan jarak antar pin yang rapat dan presisi tinggi, memenuhi persyaratan pengujian IC generasi berikutnya.
  • Stabilitas dan keandalan yang tinggi:Dirancang khusus untuk lingkungan pengujian intensitas tinggi dan jangka panjang, memastikan akurasi data pengujian dan operasi stabil jangka panjang papan.

Aplikasi Utama

  • Digunakan dalam sistem pengujian semikonduktor seperti peralatan pengujian otomatis IC (ATE), pengendali pengujian chip, kartu probe, dan soket pengujian.
  • Cocok untuk skenario pengujian berintensitas tinggi seperti pengujian fungsi IC, evaluasi kinerja, dan pengujian penuaan.
  • Digunakan secara luas dalam penelitian dan pengembangan semikonduktor, lini pengemasan dan pengujian canggih, serta pengendalian kualitas produksi massal, di mana frekuensi tinggi, kecepatan tinggi, presisi tinggi, dan keandalan tinggi diperlukan.
