Manufaktur PCB IoT 5G

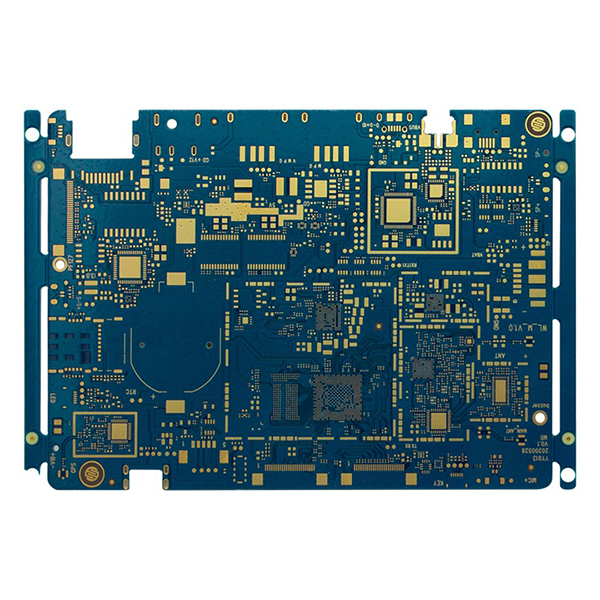

Manufaktur PCB IoT 5G dengan S1000-2M dan ENIG+OSP

PCB IoT 5G ini diproduksi menggunakan teknologi pencetakan substrat hybrid ber kinerja tinggi S1000-2M, dikombinasikan dengan perawatan permukaan canggih seperti ENIG dan OSP (Organic Solderability Preservative).

Deskripsi
Papan sirkuit cetak (PCB) 5G IoT ini memiliki kinerja listrik yang unggul dan kekuatan mekanis yang andal, memenuhi persyaratan ketat untuk transmisi sinyal berkecepatan tinggi dan perakitan berdensitas tinggi pada perangkat 5G IoT. Desain dan proses manufakturnya sepenuhnya mempertimbangkan kebutuhan beragam terminal IoT, menawarkan kompatibilitas dan skalabilitas yang kuat.

Fitur Utama Manufaktur PCB IoT 5G

  • Menggunakan substrat ber kinerja tinggi S1000-2M, yang memiliki ketahanan panas dan stabilitas dimensi yang unggul, cocok untuk transmisi sinyal frekuensi tinggi dan kecepatan tinggi.
  • Proses penekanan hibrida meningkatkan kinerja keseluruhan papan, beradaptasi dengan struktur multilayer dan desain sirkuit yang kompleks.
  • Perawatan permukaan menggabungkan ENIG (Electroless Nickel Immersion Gold) dan OSP (Organic Solderability Preservative), meningkatkan keandalan penyolderan dan ketahanan oksidasi, memperpanjang umur produk.
  • Mendukung rute berdensitas tinggi dan pemrosesan lubang kecil, memenuhi tren miniaturisasi dan integrasi dalam IoT.
  • Integritas sinyal yang unggul dan kompatibilitas elektromagnetik memastikan transmisi data 5G yang stabil.
  • Ukuran, jumlah lapisan, dan parameter proses yang dapat disesuaikan untuk mengakomodasi berbagai perangkat IoT secara fleksibel.

Aplikasi Utama

  • Papan utama dan modul fungsional untuk perangkat terminal IoT 5G.
  • Node sensor dan kontrol dalam aplikasi rumah pintar dan kota pintar.
  • Lingkungan dengan keandalan tinggi seperti jaringan kendaraan dan IoT industri.
  • Berbagai modul komunikasi nirkabel dan perangkat pengambilan data.
  • Produk IoT 5G lainnya yang memerlukan transmisi sinyal berkecepatan tinggi dan integrasi berdensitas tinggi.
