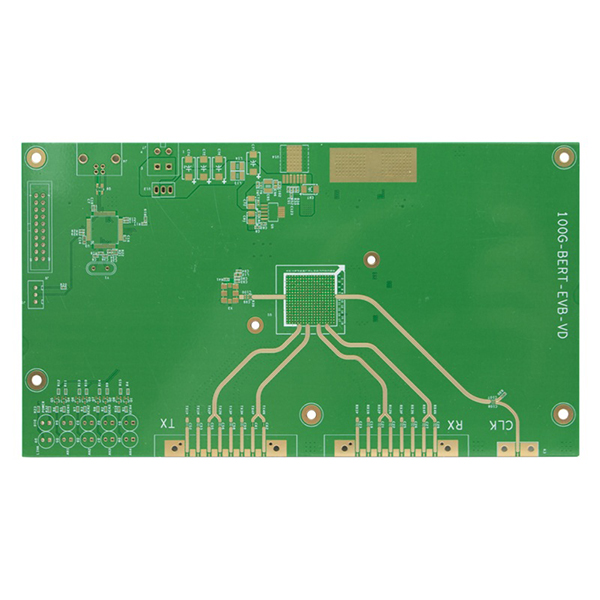

Manufaktur papan sirkuit PCB frekuensi tinggi 5G RF

Papan PCB RF 5G memiliki diameter lubang sekecil 0,2 mm dan lebar/jarak garis hingga 100/100 μm, memenuhi persyaratan ketat untuk transmisi sinyal frekuensi tinggi dan kecepatan tinggi. Papan ini banyak digunakan dalam pengujian sinyal 5G dan bidang terkait.

Fitur Utama Pembuatan Papan PCB RF 5G

• Menggunakan bahan ber kinerja tinggi RO4350B + TU768 dengan karakteristik frekuensi tinggi yang unggul dan kerugian dielektrik rendah, memastikan transmisi sinyal yang stabil.
• Proses penekanan hibrida canggih secara efektif meningkatkan kekuatan ikatan antar lapisan dan memperpanjang umur produk.
• Pengeboran mekanis presisi mencapai diameter lubang minimum 0,2 mm, cocok untuk perakitan kepadatan tinggi dan penyolderan komponen mikro.
• Permukaan menggunakan proses ENIG (Electroless Nickel Immersion Gold), memberikan kelayakan solder yang unggul, ketahanan oksidasi yang ditingkatkan, dan adaptabilitas terhadap kondisi kompleks.
• Lebar garis/jarak minimum hingga 100/100μm, mendukung desain rute berkecepatan tinggi dan kepadatan tinggi.
• Konsistensi produksi yang baik dan keandalan tinggi, cocok untuk produksi massal dan persyaratan pengujian kompleks.
• Lapisan, ketebalan, dan fungsi khusus dapat disesuaikan sesuai kebutuhan pelanggan, secara fleksibel memenuhi berbagai skenario aplikasi.

Aplikasi Utama

• Perangkat pengujian sinyal 5G dan sistem pengujian RF.
• Modul RF dan unit antena stasiun basis 5G.
• Perangkat transmisi sinyal berkecepatan tinggi dan komunikasi gelombang mikro.
• Terminal komunikasi nirkabel dan modul front-end RF.
• Radar, komunikasi satelit, dan bidang elektronik frekuensi tinggi lainnya.
• Perangkat komunikasi dan elektronik lainnya dengan persyaratan ketat untuk frekuensi tinggi dan keandalan tinggi.
