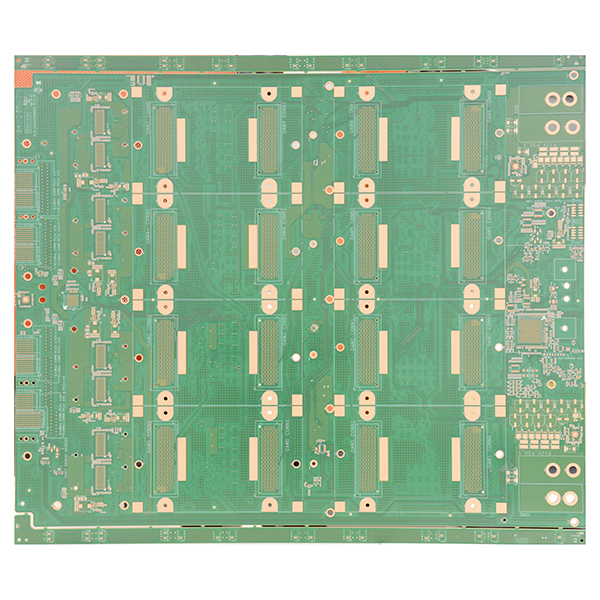

Papan dasar universal AI UBB

Papan dasar universal AI (UBB) untuk fabrikasi interkoneksi akselerator

Pada server AI, papan dasar UBB tidak hanya berfungsi sebagai platform untuk GPU dan memfasilitasi transmisi dan pertukaran data yang efisien, tetapi juga, dengan kinerja tinggi, stabilitas tinggi, dan skalabilitasnya, menjadi dukungan inti untuk infrastruktur komputasi AI.

Deskripsi

Definisi Papan Dasar Universal AI (AI UBB)

AI UBB (Universal Base Board) adalah papan dasar atau motherboard kelas atas yang dirancang untuk menyediakan daya, sinyal, manajemen, dan saluran interkoneksi berkecepatan tinggi untuk kartu akselerator AI seperti modul OAM, GPU, dan FPGA. Papan ini umumnya berfungsi sebagai platform interkoneksi inti dalam server AI atau chassis akselerator AI, seperti NVIDIA HGX, Baidu Kunlun, dan Alibaba Hanguang, menjadikannya fondasi hardware kunci untuk pusat komputasi AI modern.

Fungsi Utama Papan AI UBB

  • Memungkinkan interkoneksi berkecepatan tinggi antara beberapa kartu akselerator AI dan CPU host, serta antara kartu akselerator, dengan mendukung protokol seperti PCIe, NVLink, dan CXL.
  • Menyediakan distribusi daya terpadu, antarmuka pendinginan, distribusi sinyal manajemen, dan fungsi pemantauan kesehatan.
  • Mendukung berbagai jenis modul akselerator AI, menawarkan kompatibilitas tinggi dan skalabilitas fleksibel.
  • Menjamin jalur data berbandwidth tinggi dan latensi rendah untuk pertukaran dan transmisi data yang efisien.

Fitur Utama Pembuatan PCB AI UBB

  • Jumlah lapisan ultra-tinggi (≥20 lapisan), ukuran besar (umumnya di atas 400×500 mm), dan ketebalan papan ≥3 mm.
  • Menggunakan bahan berkualitas tinggi dengan kerugian ultra-rendah untuk memenuhi persyaratan transmisi sinyal frekuensi tinggi.
  • Menggunakan proses canggih seperti pengeboran belakang, lubang via yang diisi resin, dan POFV, dengan lubang bor minimum 0,2 mm dan rasio aspek ≥15.
  • Kepadatan jalur tinggi hingga 0,09/0,09 mm, dengan presisi kontrol impedansi mencapai ±8%.
  • Mendukung pengiriman daya tinggi dan modul yang dapat diganti secara panas, dengan kemampuan pendinginan dan manajemen daya yang kuat.
  • Desain yang sangat disesuaikan dengan keandalan dan stabilitas yang luar biasa, cocok untuk deployment kluster AI skala besar.

Aplikasi Utama Papan AI UBB

  • OAM (Open Accelerator Module), arsitektur server AI, berfungsi sebagai jembatan antara modul OAM dan motherboard/CPU.
  • Backplane inti untuk platform server AI seperti NVIDIA HGX, menyediakan interkoneksi untuk beberapa GPU/kartu akselerator AI.
  • Server AI berdaya tinggi dengan pendinginan cairan atau udara, memungkinkan ekspansi modular dan pengelolaan kluster AI berdensitas tinggi dan daya komputasi tinggi.
  • Digunakan di pusat superkomputer, pusat data, dan platform komputasi awan AI skala besar untuk aplikasi AI tingkat tinggi.

Perbedaan dari Backplane Tradisional

  • Papan UBB dirancang khusus untuk ekosistem akselerator AI, mendukung bandwidth yang lebih tinggi (seperti PCIe Gen4/Gen5, NVLink, CXL) dan persyaratan daya yang lebih tinggi.
  • Lebih fokus pada ekspansi fleksibel dan kompatibilitas beragam antara modul AI, mengakomodasi perkembangan cepat teknologi dan hardware AI.
  • Menyediakan integritas sinyal yang lebih tinggi dan keandalan sistem, menjadikannya komponen yang tak tergantikan untuk platform komputasi AI berskala besar.
