blind vias

Lubang buta menghubungkan lapisan permukaan dengan lapisan dalam

Blind vias adalah lubang bor yang menghubungkan lapisan permukaan PCB dengan lapisan dalam tanpa menembus seluruh papan. Mereka banyak digunakan pada papan multilayer untuk produk elektronik berdensitas tinggi dan berkinerja tinggi.

Deskripsi

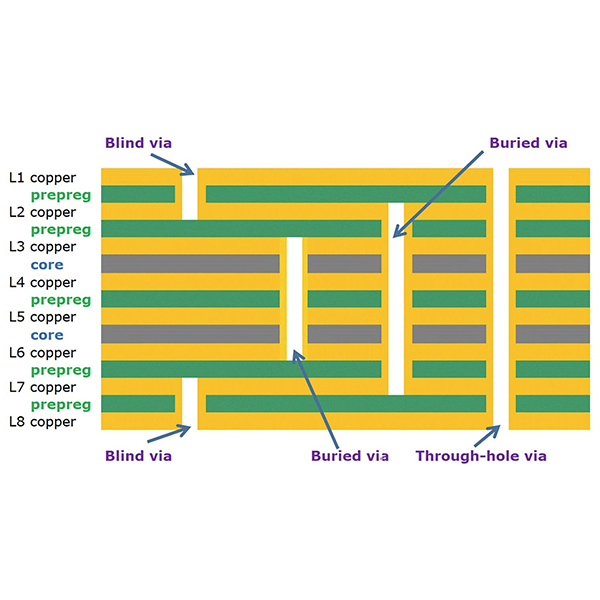

Blind viasadalah struktur lubang khusus pada papan sirkuit cetak berlapis, yang terutama digunakan untuk menghubungkan jalur antara lapisan permukaan (lapisan luar) papan dan lapisan internal. Salah satu ujung lubang buta terletak di permukaan luar PCB, sementara ujung lainnya berakhir di lapisan internal PCB, tanpa menembus seluruh papan.

Ciri-ciri Utama Lubang Buta

  1. Metode koneksi:Menghubungkan hanya lapisan permukaan (misalnya Lapisan 1 atau lapisan teratas) ke lapisan internal, tanpa menembus semua lapisan.
  2. Penampilan:Terlihat dari permukaan PCB, tetapi lubang tidak menembus hingga sisi sebaliknya.
  3. Kompleksitas manufaktur:Lebih rumit daripada lubang melalui standar, memerlukan teknik pengeboran berlapis dan pelapisan.

Aplikasi Lubang Buta

  1. Digunakan pada papan High-Density Interconnect (HDI) untuk meningkatkan kepadatan rute.
  2. Cocok untuk desain yang memerlukan koneksi berlapis sambil menghemat ruang, seperti smartphone, tablet, perangkat komunikasi, dan elektronik high-end lainnya.

Keuntungan Lubang Buta

  1. Menghemat ruang PCB dan meningkatkan kepadatan rute.
  2. Efektif memperpendek jalur transmisi sinyal, meningkatkan integritas sinyal.
  3. Memudahkan miniaturisasi dan desain ber kinerja tinggi.
