Lubang dan tepi bergerigi pada PCB

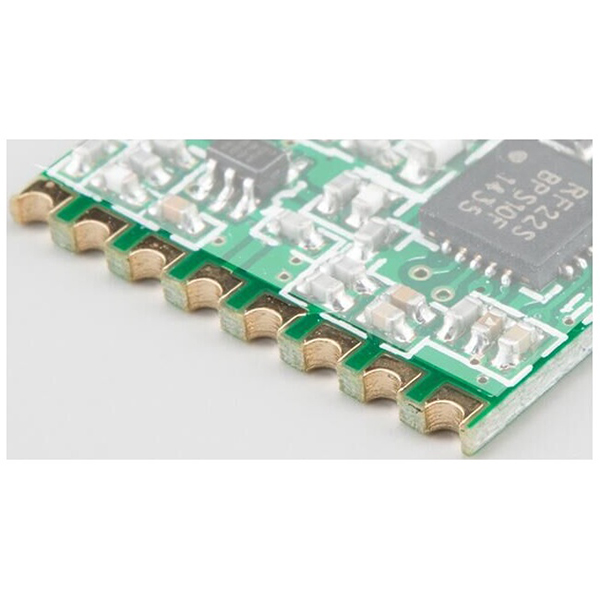

Lubang dan tepi bergerigi pada PCB untuk modul WiFi

Papan semi-lubang adalah proses manufaktur PCB khusus yang melibatkan lubang setengah lingkaran di sepanjang tepi papan. Umumnya digunakan untuk merakit modul fungsional kecil ke papan sirkuit utama, struktur PCB ini merupakan salah satu struktur yang umum digunakan dalam desain elektronik modular modern.

Deskripsi

Lubang bergerigi PCB, yang juga dikenal sebagai papan lubang setengah tepi, memiliki proses manufaktur dan jenis papan di mana lubang setengah lingkaran, yang pada dasarnya merupakan struktur setengah via, dibuat di sepanjang tepi papan sirkuit cetak. Desain ini menghasilkan lubang yang menyerupai setengah bulan di sepanjang tepi PCB, terlihat sebagai baris lubang setengah lingkaran saat dilihat dari sisi papan.

Fitur Utama

  1. Ciri-ciri Struktur:Lubang setengah merujuk pada lubang melalui yang dibor sepanjang tepi PCB. Setelah dipotong, hanya setengah lingkaran yang tersisa, menciptakan efek bulan sabit atau lubang rivet.
  2. Konektivitas Listrik:Lubang setengah umumnya digunakan untuk koneksi listrik. Lubang ini dapat disolder seperti pad, memudahkan perakitan, penyambungan, dan desain modular antara papan kecil dan papan utama.
  3. Penampilan Umum:Baris lubang setengah lingkaran yang teratur tersebar sepanjang tepi PCB, sering ditemukan pada modul nirkabel, papan antarmuka kecil, dll.

Aplikasi

  1. Memudahkan perakitan solder modul kecil atau papan anak ke papan utama, seperti modul WiFi, Bluetooth, GSM, dll.
  2. Memungkinkan perakitan multi-papan dan menyederhanakan pemisahan papan, meningkatkan fleksibilitas perakitan dan pemeliharaan.
  3. Mendukung desain antarmuka standar, memudahkan produksi modular.

Keuntungan

  1. Memudahkan penyolderan plug-in dan koneksi antar papan, meningkatkan efisiensi produksi.
  2. Struktur kompak menghemat ruang, ideal untuk elektronik miniatur.
  3. Mendukung produksi massal modul standar dan pemeliharaan.
