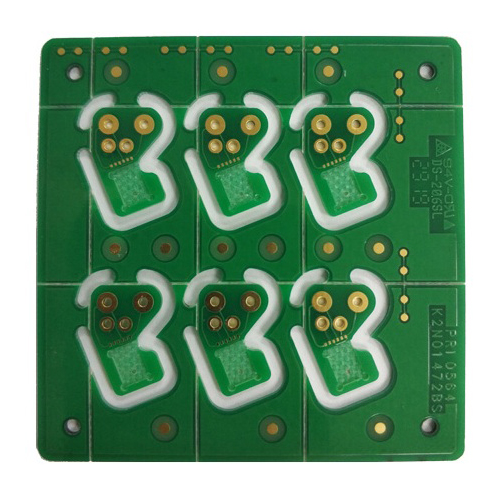

Routing kedalaman menciptakan bentuk tangga atau alur pada PCB

Prinsip dasarnyaberada pada pengangkatan selektif hanya lapisan permukaan PCB hingga kedalaman yang telah ditentukan, bukan memotong seluruh papan secara keseluruhan. Pendekatan ini menjaga substrat di bawahnya tetap utuh, menciptakan alur atau lubang dengan kedalaman tertentu hanya di area yang diperlukan.

Fitur Utama

1. Proses pemotongan buta memungkinkan kontrol presisi atas kedalaman pemotongan, menghasilkan struktur kompleks seperti langkah lokal, alur dangkal, atau lubang setengah pada papan.
2. Teknologi ini memungkinkan pembuatan cekungan atau lubang cekung pada PCB, secara signifikan meningkatkan keragaman dan fleksibilitas pemasangan komponen.
3. Penggerusan buta umumnya mengandalkan peralatan otomatis berpresisi tinggi untuk memastikan kedalaman yang konsisten dan kontur yang tajam, memenuhi tuntutan manufaktur yang rumit dalam elektronik modern.

Aplikasi Tipikal

1. Saat memasang komponen spesifik seperti modul RF, LED, atau pelindung logam di dalam papan, pemotongan buta menciptakan cekungan dangkal lokal.
2. Teknologi ini memproduksi struktur PCB dengan konfigurasi bertingkat, seperti ruang yang sudah dibentuk sebelumnya untuk konektor semi-insertion atau slot kartu khusus.
3. Proses ini menghasilkan lubang cekung lokal atau area cekung, memudahkan pemasangan komponen struktural khusus atau meningkatkan kepadatan perakitan papan.
4. Digunakan secara luas dalam peralatan komunikasi kelas atas, terminal pintar, elektronik otomotif, dan bidang produk elektronik lainnya yang membutuhkan kompleksitas struktural tinggi dan pemanfaatan ruang yang optimal.
