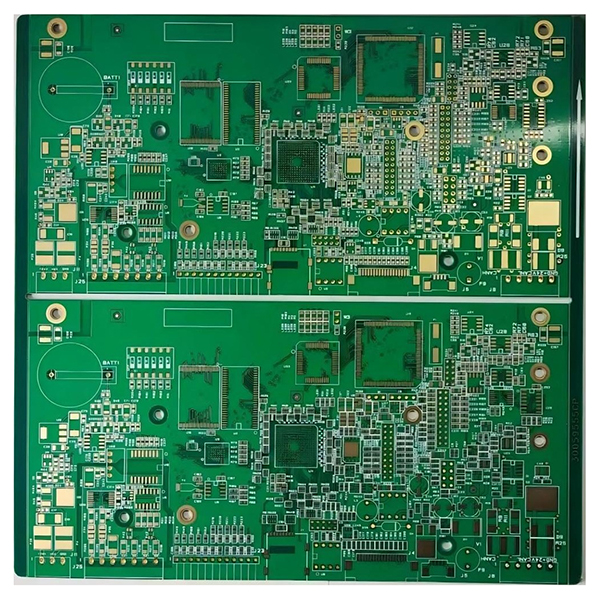

ENIG PCB

ENIG PCB menggunakan teknologi pelapisan nikel dan emas tanpa elektrolisis

Papan PCB yang dilapisi nikel-emas secara kimia melibatkan proses penumpukan lapisan nikel diikuti oleh lapisan emas pada permukaan PCB melalui proses kimia. Hal ini meningkatkan ketahanan, kemudahan penyolderan, dan keandalan PCB.

Deskripsi

Papan Sirkuit Cetak (PCB) dengan Lapisan Nikel dan Emas Kimia

Papan PCB Berlapis Nikel dan Emas Kimia merupakan proses pengolahan permukaan yang umum digunakan pada papan sirkuit cetak (PCB) dalam produk elektronik kelas atas. Proses ini melibatkan pelapisan kimia lapisan nikel (Ni) pada permukaan tembaga PCB, diikuti dengan penumpukan lapisan tipis emas (Au) pada lapisan nikel.

Fitur Utama Papan PCB ENIG

  • Kemampuan Pengelasan yang Unggul:Memiliki permukaan halus dan rata yang cocok untuk penyolderan komponen dengan jarak pin yang rapat.
  • Ketahanan Oksidasi yang Tinggi:Lapisan emas melindungi lapisan nikel dan tembaga di bawahnya dari oksidasi dan korosi.
  • Kinerja Listrik Unggul:Cocok untuk transmisi sinyal berkecepatan tinggi dan frekuensi tinggi.
  • Ketahanan Tinggi:Ideal untuk antarmuka yang memerlukan pemasangan/pembongkaran yang sering, seperti jari emas.

Area Aplikasi Papan Sirkuit Cetak (PCB) dengan Lapisan Emas Immersion Tanpa Elektroda Nikel

  • Papan induk komputer kelas atas dan server.
  • Perangkat komunikasi.
  • Elektronik berkeandalan tinggi seperti perangkat penyimpanan dan kartu grafis.
  • Jari emas, BGAs, konektor, dan komponen serupa.
