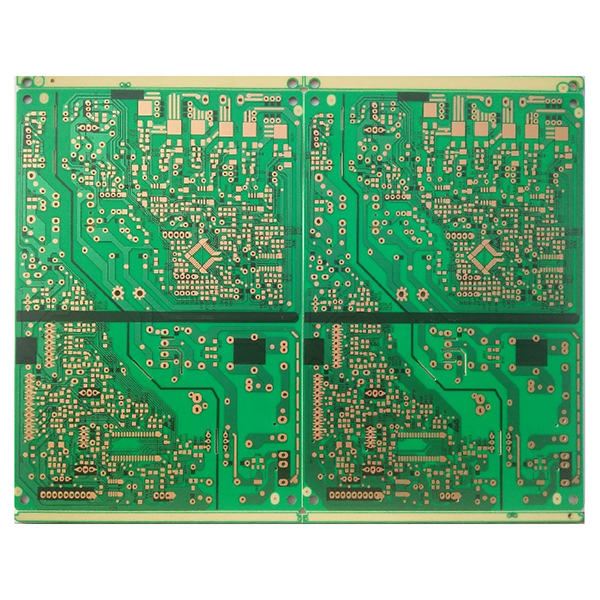

Papan sirkuit cetak (PCB) berlapis tembaga dengan kertas fenolik yang tahan api

Lembaran laminasi kertas fenolik berlapis tembaga tahan api

Laminasi kertas fenolik berlapis tembaga tahan api adalah bahan dasar papan sirkuit cetak (PCB) yang umum digunakan, biasanya disebut sebagai papan tahan api. Bahan ini terdiri dari kertas pulp kayu isolasi berkemurnian tinggi sebagai dasar, yang diimpregnasi dengan resin fenolik, dilaminasi dan dikeringkan, kemudian dilapisi dengan lapisan foil tembaga elektrolitik di permukaannya.

Deskripsi
Bahan laminasi kertas fenolik berlapis tembaga tahan api memenuhi standar tahan api UL 94 V-0, dengan sifat tahan api yang unggul dan isolasi listrik yang baik.

Struktur Utama:

  1. Dasar Kertas Isolasi:Terbuat dari kertas pulp kayu berkemurnian tinggi, yang diolah berulang kali untuk memastikan isolasi listrik dan kekuatan mekanis.
  2. Resin Fenolik:Dasar kertas diimpregnasi dengan resin fenolik untuk meningkatkan ketahanan panas, ketahanan terhadap kelembaban, dan stabilitas papan.
  3. Lembaran Tembaga:Lembaran tembaga elektrolitik bermutu tinggi dilaminasi pada permukaan untuk memudahkan proses etching dan pembentukan pola sirkuit.

Fitur Utama Laminat Tembaga Berlapis Anti-api:

  1. Biaya rendah, cocok untuk produksi massal.
  2. Ketahanan api yang unggul, memenuhi standar 94 V-0.
  3. Ketahanan yang baik terhadap kelembaban dan panas.
  4. Stabilitas dimensi yang baik, sedikit distorsi dan kelengkungan, kinerja pemrosesan mekanis yang unggul.
  5. Suhu pemotongan yang sesuai adalah 40°C hingga 70°C, mudah untuk pemotongan, pengeboran, dan pengolahan lainnya.
  6. Perawatan dengan resin sering digunakan pada permukaan. Karena ketahanan terhadap suhu, material ini tidak dapat menjalani perawatan pelapisan timah.

Aplikasi Utama Laminasi Tahan Api:

  1. Digunakan secara luas dalam pembuatan papan sirkuit untuk elektronik konsumen seperti televisi, perekam kaset, peralatan audio, konsol permainan, telepon, dan peralatan rumah tangga.
  2. Dalam beberapa tahun terakhir, juga digunakan pada papan catu daya osiloskop (CRT) dan peralatan otomatisasi kantor (OA).
  3. Cocok untuk produk elektronik yang sensitif terhadap biaya dan lingkungan kerja yang ringan.

Spesifikasi Umum:

  1. Ketebalan dasar: 1,2 mm, 1,6 mm
  2. Ketebalan tembaga: 25μm, 35μm
  3. Ukuran papan: 1020 x 1030 mm
