PCB interkoneksi kepadatan tinggi

PCB interkoneksi kepadatan tinggi untuk perangkat seluler dan IoT

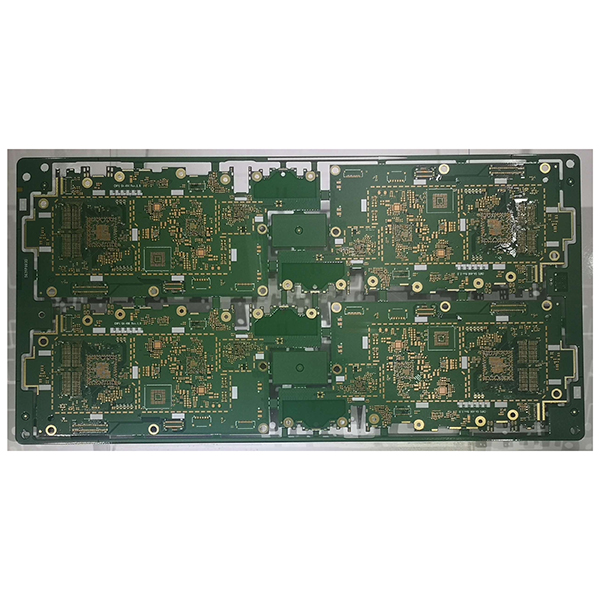

Papan HDI mencapai kepadatan rute yang tinggi dan miniaturisasi melalui teknologi seperti micro blind vias dan buried vias, menjadikannya jenis PCB yang tak tergantikan untuk produk elektronik high-end modern.

Deskripsi

Papan HDI, atauPapan Interkoneksi Berdensitas Tinggi, adalah papan sirkuit cetak yang mencapai kepadatan rute tinggi melalui lebar garis mikro, jarak garis mikro, dan teknologi via mikro. Papan HDI merupakan jenis PCB kelas atas yang umum digunakan dalam produk elektronik modern seperti smartphone, tablet, dan server kelas atas.

Fitur Utama Papan HDI

  1. Kepadatan rute yang tinggi:Lebar dan jarak garis biasanya di bawah 100μm (4 mil), memungkinkan rute yang lebih rapat dan jarak komponen yang lebih kecil.
  2. Teknologi via mikro:Penggunaan luas vias buta mikro dan vias tertanam yang dibentuk melalui pengeboran laser untuk meningkatkan efisiensi interkoneksi antar lapisan.
  3. Struktur multilayer:Papan multilayer (4 lapis, 6 lapis, 8 lapis, atau lebih) yang mendukung desain sirkuit kompleks.
  4. Desain tipis dan kompak:Memungkinkan pengembangan produk elektronik yang lebih ringan, tipis, pendek, dan kecil.

Keuntungan papan HDI

  1. Mendukung pengemasan chip berdensitas tinggi dan berkinerja tinggi seperti BGA, CSP, dan QFP.
  2. Signifikan meningkatkan integritas sinyal dan keandalan sambil mengurangi penundaan sinyal dan interferensi silang.
  3. Memudahkan pengurangan dimensi produk dan berat.
  4. Ideal untuk produk elektronik yang memerlukan kecepatan tinggi, frekuensi tinggi, dan integritas sinyal yang ketat.

Bidang Aplikasi Papan HDI

  1. Ponsel pintar, tablet, perangkat wearable.
  2. Laptop, papan induk kelas atas.
  3. Elektronik otomotif, peralatan medis.
  4. Stasiun basis komunikasi, server, dan perangkat elektronik high-end lainnya.
