Laminasi berbasis kertas

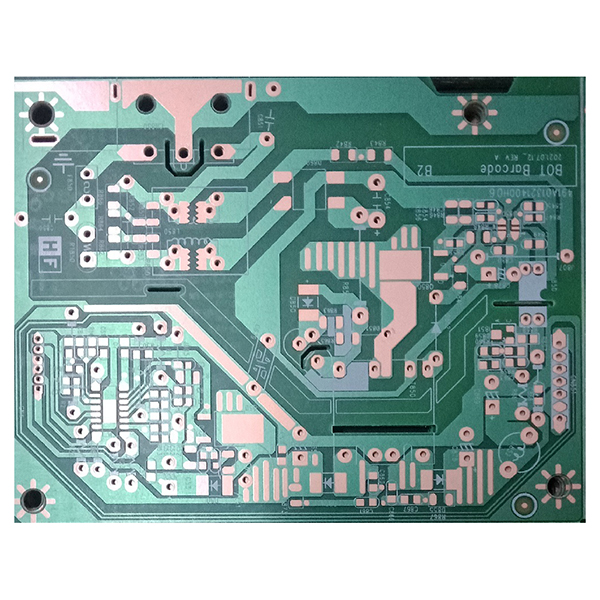

Laminasi berbasis kertas dengan kertas fenolik berlapis tembaga untuk PCB

Papan berbasis kertas menggunakan laminasi berbasis kertas fenolik berlapis tembaga sebagai substrat, dengan peringkat kebakaran 94 HB, menawarkan isolasi listrik yang baik dan efisiensi ekonomi.

Deskripsi
Laminasi tembaga berbasis kertas fenolik adalah bahan substrat yang umum digunakan untuk papan sirkuit cetak (PCB). Bahan ini dibuat dengan menggunakan kertas pulp kayu berkemurnian tinggi sebagai dasar, yang kemudian diimpregnasi dengan resin fenolik, dilaminasi, dan dikeringkan sebelum dilapisi dengan lapisan foil tembaga elektrolitik. Karena penggunaan resin fenolik dan bahan berbasis kertas dalam strukturnya, jenis papan ini umumnya memiliki biaya rendah, memiliki sifat mekanik yang unggul dan isolasi listrik yang baik, serta cocok untuk produksi massal produk elektronik yang sensitif terhadap biaya.

Struktur Utama:

  1. Dasar Kertas Isolasi:Menggunakan kertas pulp kayu berkemurnian tinggi, yang diproses melalui berbagai perlakuan fisik dan kimia untuk memastikan isolasi dan kekuatan mekanik papan.
  2. Resin Fenolik:Dasar kertas sepenuhnya diimpregnasi dengan resin fenolik untuk meningkatkan ketahanan panas, ketahanan kelembaban, dan stabilitas keseluruhan.
  3. Lembaran Tembaga:Permukaan papan dilapisi dengan foil tembaga elektrolitik, memudahkan proses etching dan pembentukan pola sirkuit selanjutnya.

Fitur Utama Laminasi Berbasis Kertas:

  1. Biaya rendah, cocok untuk produksi massal, membantu mengurangi biaya produksi produk.
  2. Stabilitas dimensi yang baik, sedikit bengkok dan melengkung, tidak mudah berubah bentuk bahkan setelah penggunaan jangka panjang.
  3. Kemampuan pemrosesan yang baik, mudah untuk pengeboran, pemotongan, dan pemesinan, cocok untuk produksi otomatis.
  4. Insulasi listrik yang baik, memenuhi persyaratan keamanan produk elektronik umum.
  5. Permukaan sering diolah dengan resin untuk meningkatkan kelayakan penyolderan dan kesetaraan permukaan, namun karena daya tahan panas yang terbatas, tidak dapat diolah dengan penyolderan panas udara (HASL).
  6. Bahan ringan, mudah untuk transportasi dan perakitan.

Aplikasi Utama Laminasi Berbasis Kertas:

  1. Digunakan secara luas dalam pembuatan PCB untuk televisi, perekam kaset, peralatan audio, konsol permainan, telepon, peralatan rumah tangga, dan elektronik konsumen lainnya.
  2. Dalam beberapa tahun terakhir, juga digunakan pada papan catu daya dan sirkuit kontrol osiloskop (CRT), peralatan otomatisasi kantor (mesin OA), dan perangkat elektronik lainnya.
  3. Cocok untuk produk elektronik yang sensitif terhadap biaya, kinerja umum, dan lingkungan yang ringan.

Spesifikasi Umum:

  1. Ketebalan dasar: 0,8 mm, 1,0 mm, 1,2 mm, 1,5 mm
  2. Ketebalan tembaga: 18μm, 25μm
  3. Ukuran papan: 1020×1030 mm
