Teknologi Press-Fit dalam Perakitan PCB

Teknologi press-fit adalah teknik koneksi yang efisien dan andal yang digunakan dalam perakitan papan sirkuit cetak (PCB) modern. Teknologi ini secara luas diterapkan dalam perakitan produk elektronik yang memerlukan kecepatan tinggi, kepadatan tinggi, dan keandalan tinggi, seperti elektronik otomotif, peralatan komunikasi, kontrol industri, dan perangkat medis.

Prinsip Kerja

Teknologi press-fit memanfaatkan struktur elastis dari pin press-fit yang dirancang khusus. Saat pin dimasukkan ke dalam lubang yang dilapisi pada PCB, terjadi deformasi elastis mikroskopis antara permukaan pin dan dinding lubang, menghasilkan interlock mekanis yang kokoh dan koneksi listrik dengan resistansi rendah. Seluruh proses tidak memerlukan pemanasan atau penyolderan, sehingga menghindari stres termal dan cacat penyolderan yang disebabkan oleh suhu tinggi, sehingga meningkatkan stabilitas dan keandalan koneksi.

Keunggulan Utama

• Tanpa penyolderan, ramah lingkungan:Menghilangkan penggunaan timah dan fluks, mengurangi zat berbahaya dan kerusakan termal, serta memenuhi persyaratan perlindungan lingkungan.
• Keandalan tinggi:Koneksi press-fit menawarkan ketahanan yang sangat baik terhadap getaran dan guncangan, cocok untuk lingkungan kerja yang keras.

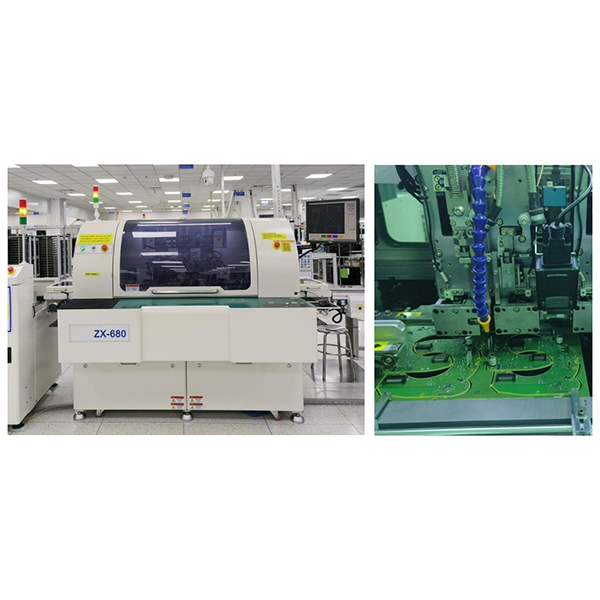

• Operasi mudah, efisien, dan menghemat waktu:Peralatan press-fit otomatis memudahkan perakitan massal yang efisien dan meningkatkan efisiensi produksi.
• Kemudahan pemeliharaan:Memudahkan perbaikan dan penggantian selanjutnya, meningkatkan kemudahan pemeliharaan produk.
• Cocok untuk perakitan berdensitas tinggi:Terutama ideal untuk papan multilayer dan papan dua sisi yang memerlukan perakitan berdensitas tinggi.

Bidang Aplikasi

Teknologi press-fit banyak digunakan dalam unit kontrol otomotif, peralatan otomatisasi industri, stasiun basis komunikasi, server, elektronik medis, dan bidang lain yang memerlukan keandalan koneksi yang sangat tinggi dan efisiensi perakitan. Dengan menggunakan teknologi press-fit, dimungkinkan untuk mencapai koneksi listrik berdensitas tinggi, berkinerja tinggi, dan sangat andal, menjadikannya proses kunci yang tak tergantikan dalam manufaktur elektronik modern.
