PCB yang diisi resin

PCB dengan lubang via yang diisi resin untuk keandalan dan pengelasan yang lebih baik

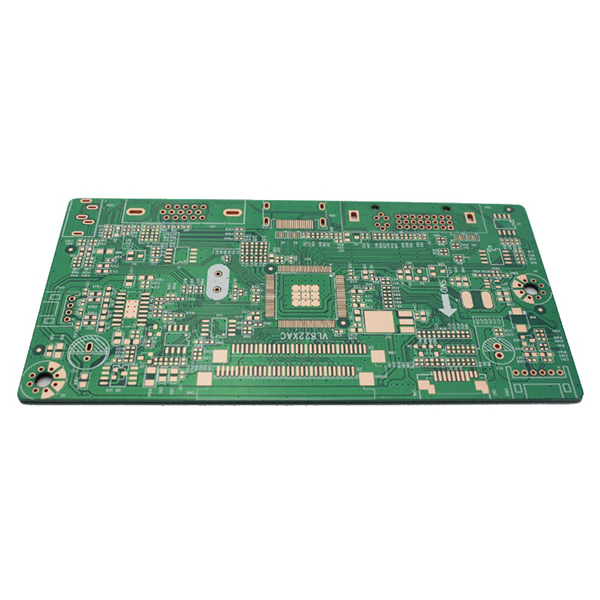

PCB dengan lubang via yang diisi resin (Resin Plugged Via PCB atau Resin-filled Via PCB) merujuk pada papan sirkuit cetak di mana lubang via diisi dan disegel dengan resin selama proses manufaktur PCB.

Deskripsi

Tujuan Pengolahan Via yang Diisi Resin

Tujuan dari proses pengisian via dengan resin adalah untuk mencegah timah solder mengalir ke dalam via, meningkatkan keandalan papan, dan memenuhi persyaratan proses khusus seperti interkoneksi kepadatan tinggi (HDI).

Fitur Utama

  1. Via yang Diisi Resin:Resin diisi ke dalam via (biasanya via buta, tertanam, atau via melalui), dikeringkan, dan diolah permukaannya untuk memastikan tidak ada rongga di dalam lubang.
  2. Permukaan Halus:Setelah pengisian resin, penggerindaan dan pelapisan tembaga dapat dilakukan untuk memastikan permukaan pad yang rata, sehingga cocok untuk pemasangan paket bercelah halus seperti BGA dan CSP.
  3. Keandalan yang Ditingkatkan:Mencegah masalah seperti gelembung atau bola timah selama proses penyolderan, meningkatkan keandalan konduksi dan kekuatan mekanis.

Aplikasi Utama

  1. Papan sirkuit cetak interkoneksi kepadatan tinggi (HDI PCB).
  2. Papan multilayer yang memerlukan desain via tersembunyi/tertanam dan penutupan via.
  3. Desain PCB untuk komponen berkeandalan tinggi dengan jarak pin yang rapat (seperti paket BGA dan CSP).
  4. Persyaratan khusus untuk mencegah pasta solder menembus ke dalam via.

Perbedaan dari Via Biasa

  1. Via biasa biasanya kosong dan hanya berfungsi untuk koneksi listrik, tanpa perlakuan penyumbatan.
  2. Papan PCB dengan via yang diisi resin diisi dengan resin, memenuhi persyaratan proses dan perakitan yang lebih tinggi.
