Cetak stensil untuk aplikasi pasta solder yang efisien

Pencetakan Pasta Solder

Kualitas cetak pasta solder secara langsung memengaruhi penempatan komponen selanjutnya dan keandalan sambungan solder, sehingga sangat penting bagi kualitas keseluruhan produk elektronik.

Prinsip Kerja

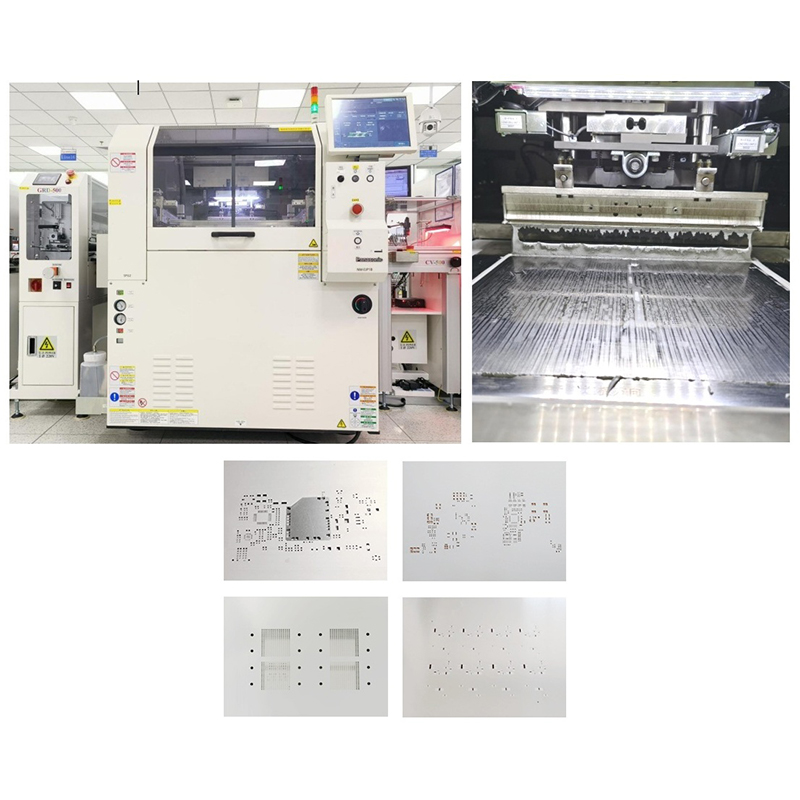

Pencetakan pasta solder umumnya menggunakan printer otomatis atau manual untuk menyelaraskan stensil dengan PCB. Sebuah squeegee digunakan untuk menyebarkan pasta solder secara merata di permukaan stensil. Pasta solder melewati lubang-lubang stensil dan ditempatkan secara akurat di atas pad PCB. Setelah stensil diangkat, pola pasta solder tetap rapi di atas PCB, siap untuk penempatan komponen dan penyolderan ulang.

Langkah-langkah Proses

1. Selaraskan stensil dengan PCB untuk memastikan setiap lubang stensil sesuai dengan pad PCB.
2. Gunakan squeegee untuk meratakan pasta timah di atas stensil.
3. Pasta timah ditransfer melalui lubang-lubang stensil ke pad PCB.
4. Lepaskan stensil dan periksa kualitas pencetakan pasta solder.

Pentingnya dan Keuntungannya

• Menjamin distribusi pasta solder yang merata, meningkatkan kualitas sambungan solder.
• Mengurangi cacat seperti jembatan solder, solder yang tidak cukup, dan sambungan solder yang dingin.
• Mendukung perakitan produk elektronik dengan kepadatan tinggi dan presisi tinggi.
• Meningkatkan efisiensi produksi dan keandalan produk.

Bidang Aplikasi

Pencetakan pasta solder secara luas digunakan dalam perakitan telepon seluler, komputer, peralatan rumah tangga, elektronik otomotif, perangkat medis, dan sistem kontrol industri. Ini merupakan langkah yang tak tergantikan dan kritis dalam manufaktur elektronik modern.
