Pabrikasi PCB

Manufaktur PCB untuk jaringan berdensitas tinggi

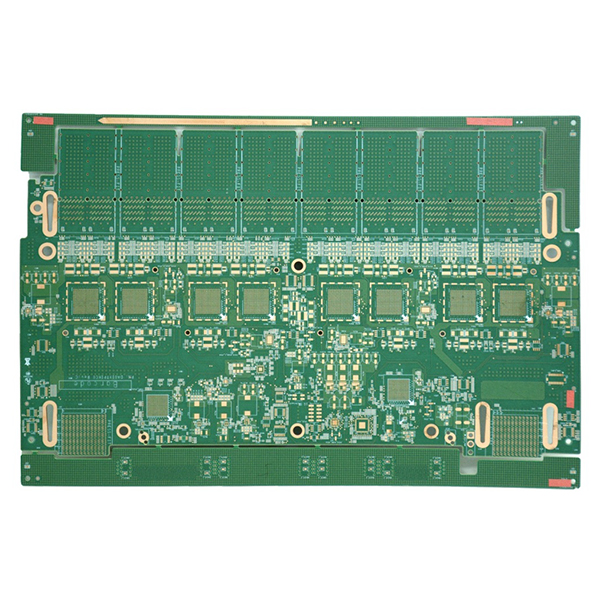

PCB switch biasanya dirancang dengan struktur multilayer berlapis 12 atau lebih dan rasio aspek di atas 9:1 untuk memenuhi kebutuhan perakitan berdensitas tinggi dan transmisi sinyal yang kompleks.

Deskripsi
Lebar garis dan jarak mencapai 0,075 dan 0,090 mm, sedangkan diameter lubang adalah 0,225 mm, sehingga cocok untuk interkoneksi berdensitas tinggi. Pembuatan PCB saklar umumnya menggunakan proses pencetakan hibrida, terutama dengan menggunakan bahan berkecepatan tinggi kelas Ultra Low Loss yang dicampur dengan bahan FR4 standar untuk menyeimbangkan kinerja sinyal dan pengendalian biaya. Tata letak PCB biasanya mencakup sejumlah besar modul optik atau antarmuka konektor berkecepatan tinggi. Untuk memenuhi persyaratan kerugian penyisipan dan integritas sinyal untuk sinyal frekuensi tinggi dan berkecepatan tinggi, teknologi canggih seperti pengeboran belakang dan lubang sumbat resin + POFV secara luas digunakan dalam desain.

Fitur Utama Manufaktur PCB Switch

  • Struktur multilayer, umumnya dengan 12 lapisan atau lebih, cocok untuk desain perangkat jaringan yang kompleks.
  • Rasio aspek tinggi, lebih besar atau sama dengan 9:1, mendukung interkoneksi vertikal berdensitas tinggi.
  • Keterampilan sirkuit halus, dengan lebar/jarak garis minimum 0.075/0.090mm, memenuhi persyaratan transmisi sinyal berkecepatan tinggi.
  • Diameter lubang minimum 0,225 mm, cocok untuk interkoneksi berdensitas tinggi dan desain miniatur.
  • Proses penekanan hibrida, menggabungkan bahan Ultra Low Loss berkecepatan tinggi dengan FR4 standar untuk kinerja dan biaya yang seimbang.
  • Berbagai tata letak antarmuka berkecepatan tinggi untuk mengakomodasi modul optik dan aplikasi konektor berkecepatan tinggi.
  • Mendukung pengeboran belakang dan lubang sumbat resin + proses POFV, secara signifikan mengurangi kerugian insersi sinyal dan meningkatkan integritas sinyal.
  • Dimensi, jumlah lapisan, proses khusus, dan tata letak antarmuka yang dapat disesuaikan sesuai dengan persyaratan pelanggan.

Aplikasi Utama

  • Berbagai papan induk switch jaringan ber kinerja tinggi dan kartu ekspansi.
  • Perangkat switching inti untuk pusat data dan platform komputasi awan.
  • Router berkecepatan tinggi dan peralatan komunikasi jaringan inti.
  • Perangkat switching inti untuk jaringan perusahaan besar dan jaringan area metropolitan.
  • Modul interkoneksi berkecepatan tinggi di stasiun basis komunikasi 5G dan jaringan transmisi.
  • Bidang peralatan jaringan dan komunikasi lainnya yang memerlukan persyaratan ketat untuk sinyal berkecepatan tinggi dan interkoneksi berdensitas tinggi.
