Lubang melalui (through-hole vias) digunakan untuk menghubungkan semua lapisan pada PCB

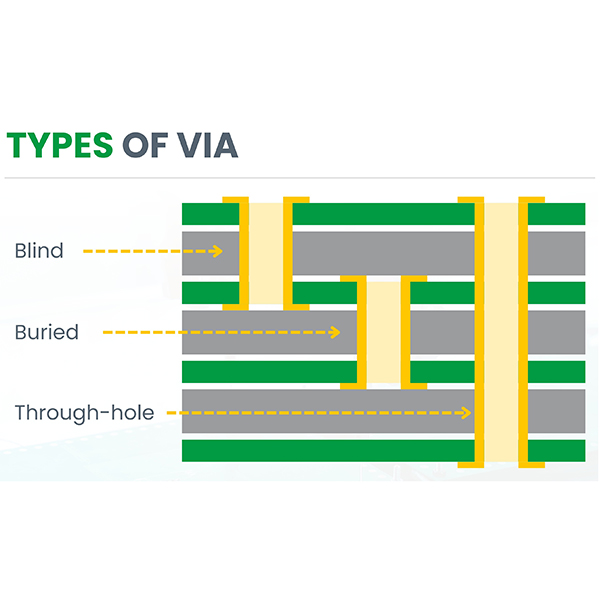

Lubang melalui (through-hole vias) adalah lubang yang menembus semua lapisan PCB, dengan lubang terbuka di kedua ujungnya. Lubang ini umumnya digunakan untuk menghubungkan jalur sirkuit antar lapisan dan mengakomodasi kaki komponen, mewakili jenis lubang standar dalam desain PCB tradisional.

Deskripsi

Lubang melalui (through-hole vias)merupakan jenis struktur lubang yang umum ditemukan pada papan sirkuit cetak (PCB). Lubang ini menembus dari satu sisi PCB ke sisi lainnya, digunakan untuk menghubungkan jalur konduktif antara lapisan-lapisan berbeda pada papan dan juga berfungsi sebagai titik pemasangan untuk kaki komponen.

Fitur Utama

  1. Menembus semua lapisan PCB, membentang dari lapisan atas hingga lapisan bawah, dengan kedua ujungnya terpapar di permukaan PCB. Lubang tersebut sepenuhnya transparan.
  2. Sering digunakan untuk menghubungkan jalur konduktif antara lapisan-lapisan berbeda pada papan sirkuit dan untuk pemasangan kaki komponen.
  3. Dibuat menggunakan proses yang matang, biasanya melibatkan pengeboran mekanis atau pengeboran laser diikuti dengan metallisasi (elektroplating) untuk mencapai kontinuitas listrik.

Aplikasi

  1. Membangun koneksi listrik antara lapisan PCB.
  2. Memungkinkan komponen melalui lubang tradisional (resistor, kapasitor, IC, dll.) untuk disolder dengan memasukkan pin ke dalam lubang.
  3. Digunakan secara luas pada berbagai jenis papan sirkuit, terutama papan dua sisi dan papan multilayer.

Keuntungan

  1. Koneksi yang aman dengan kinerja listrik yang stabil dan andal.
  2. Proses manufaktur yang matang, biaya rendah, cocok untuk produksi massal.
  3. Memudahkan perakitan manual dan pemeliharaan.
