Apa saja bahan-bahan umum yang digunakan dalam papan sirkuit PCB?

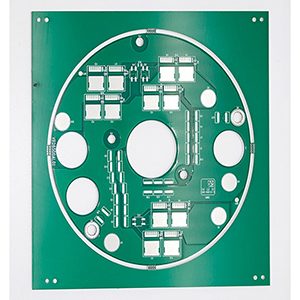

Apa saja bahan-bahan umum yang digunakan dalam papan sirkuit PCB

PCB (Printed Circuit Board) merupakan komponen dasar yang sangat penting dalam perangkat elektronik modern. Tidak hanya berfungsi sebagai penyangga fisik bagi komponen elektronik, tetapi juga berperan sebagai media utama untuk interkoneksi listrik dan transmisi sinyal. Seperti sebuahjaringan sarafdi dunia elektronik, PCB secara efisien dan andal menghubungkan berbagai komponen, membentuk sistem sirkuit yang lengkap.

Bahan Dasar

  1. Substrat Kertas Fenolik:Bahan dasar PCB paling tradisional, terbuat dari kertas yang diimpregnasi dengan resin fenolik. Bahan ini menawarkan kemudahan pengolahan dan biaya rendah, tetapi memiliki ketahanan panas dan sifat dielektrik yang buruk. Bahan ini hanya cocok untuk perangkat elektronik konsumen dan peralatan rumah tangga dengan persyaratan kinerja listrik rendah dan lingkungan yang tidak ekstrem.
  2. Substrat Serat Kaca Epoxy (FR-4):Saat ini yang paling banyak digunakan, terbuat dari resin epoxy dan kain serat kaca. Material ini memiliki sifat listrik yang unggul, kekuatan mekanik, ketahanan panas, dan stabilitas kimia yang baik. FR-4 banyak digunakan dalam perangkat elektronik umum seperti komputer, peralatan komunikasi, dan sistem kontrol industri.
  3. Substrat Polimida:Menggunakan film poliamida sebagai lapisan isolasi, menawarkan ketahanan panas yang sangat tinggi (suhu kerja terus-menerus di atas 260°C), sifat listrik yang unggul, penyerapan kelembaban rendah, dan kekuatan mekanik yang baik. Digunakan terutama dalam bidang dirgantara, militer, elektronik otomotif, dan bidang lain dengan keandalan tinggi dan lingkungan yang keras, serta sirkuit frekuensi tinggi seperti microwave dan RFID.
  4. Substrat Aluminium:Menggunakan paduan aluminium sebagai dasar, dilapisi dengan lapisan dielektrik isolasi. Memiliki pendinginan panas yang sangat baik, secara efektif mengatasi masalah manajemen panas pada perangkat elektronik berdaya tinggi. Juga memiliki kekuatan mekanik yang baik, pelindung elektromagnetik, dan ketahanan korosi tertentu. Umumnya digunakan dalam pencahayaan LED, modul daya, elektronik otomotif, peralatan audio, dan aplikasi lain yang memerlukan pendinginan panas yang efisien.
  5. Substrat Tembaga:Menggunakan tembaga berkemurnian tinggi sebagai dasar, dilapisi dengan lapisan isolasi komposit. Substrat tembaga memiliki konduktivitas termal yang luar biasa, jauh lebih tinggi daripada aluminium, dan sangat cocok untuk aplikasi berdaya tinggi dan berpanas tinggi seperti LED bercahaya tinggi, modul daya, kendaraan listrik, dan stasiun basis telekomunikasi. Substrat ini juga menawarkan kekuatan mekanik tinggi dan ketahanan korosi, cocok untuk lingkungan yang keras.
  6. Substrat Khusus:Untuk produk elektronik berfrekuensi tinggi, kecepatan tinggi, atau yang memerlukan keandalan tinggi, bahan berkinerja tinggi seperti substrat keramik dan PTFE (polytetrafluoroethylene) juga digunakan untuk memenuhi persyaratan listrik dan lingkungan khusus.

Lembaran Tembaga

Lembaran tembaga adalah bahan utama untuk lapisan konduktif PCB dan dibagi menjadi dua jenis:

  1. Lembaran Tembaga Elektrolitik:Dihasilkan secara kimia dengan mengendapkan lapisan tembaga yang merata pada rol baja tahan karat, lalu mengelupasnya. Jenis ini memiliki biaya rendah, tersedia dalam berbagai ketebalan dan ukuran, dan merupakan jenis foil tembaga utama untuk PCB kaku.
  2. Lembaran Tembaga Gulung:Dibuat dengan cara menggulung dan mengeraskan tembaga secara berulang melalui metode fisik. Memiliki kelenturan tinggi, sehingga sangat cocok untuk papan sirkuit fleksibel (FPC) dan lingkungan dinamis. Permukaan halus dan tonjolan rendah membuatnya ideal untuk aplikasi frekuensi tinggi dan gelombang mikro, tetapi harganya lebih mahal, memiliki daya rekat yang lebih lemah terhadap substrat, dan terbatas dalam lebar.

Lapisan Isolasi

Lapisan isolasi terletak di antara foil tembaga dan bahan dasar, memastikan isolasi listrik antara lapisan konduktif dan keamanan sirkuit. Bahan utama meliputi:

  • Resin Epoxy:Memiliki isolasi dan adhesi yang baik, biaya rendah, dan banyak digunakan dalam sebagian besar PCB.
  • Polyimide:Ketahanan panas dan sifat listrik yang unggul, ideal untuk aplikasi berteknologi tinggi, frekuensi tinggi, atau suhu tinggi.

Lapisan Pelindung

  1. Masker Timah:Biasanya berwarna hijau, menutupi permukaan papan untuk melindungi sirkuit dari korsleting, menentukan area penyolderan, mencegah jembatan solder, dan meningkatkan akurasi penyolderan serta keandalan papan.
  2. Lapisan Cetak Saring:Digunakan untuk menandai posisi komponen, identifikasi, peringatan, dll. Lapisan cetak saring membantu perakitan dan pemeliharaan selanjutnya, memudahkan insinyur untuk dengan cepat mengidentifikasi komponen dan jalur.

Finishing Permukaan

Untuk meningkatkan kelayakan solder, ketahanan oksidasi, dan keandalan, proses finishing permukaan yang umum meliputiHASL(penyempurnaan solder dengan udara panas),ENIG(lapisan nikel tanpa elektrolisis dan emas),OSP(pelindung kelayakan solder organik), danperendaman perak, tergantung pada kebutuhan aplikasi.

Timah

  1. Paduan Timah-Timbal:Seperti timah eutektik 63Sn-37Pb, yang memberikan konduktivitas yang baik, kemudahan pengolahan, titik leleh rendah, dan sambungan timah yang kuat. Namun, karena toksisitas timah, penggunaannya semakin berkurang demi perlindungan lingkungan.
  2. Timah Tanpa Timbal:Titik leleh sekitar 217°C, non-toksik dan ramah lingkungan, memerlukan proses pengolahan yang lebih ketat, dan telah menjadi pilihan utama.

Bahan Ramah Lingkungan dan Berkelanjutan

Dengan peraturan lingkungan yang semakin ketat, manufaktur PCB semakin menekankan penggunaan bahan bebas halogen, sesuai dengan RoHS, dan dapat didaur ulang, mendorong pengembangan hijau dan berkelanjutan di industri elektronik.

Bidang Aplikasi

Bahan PCB umum digunakan secara luas dalamelektronik konsumen,perangkat komunikasi,kontrol industri,elektronik otomotif,alat medis,rumah pintar,Penerangan LED, dan bidang lainnya. Baik untuk prototipe produk baru maupun produksi uji coba skala kecil, bahan PCB berkualitas tinggi merupakan kunci untuk memastikan kinerja dan keandalan produk elektronik.
